TVS和一般的穩壓二極管有什么區別？

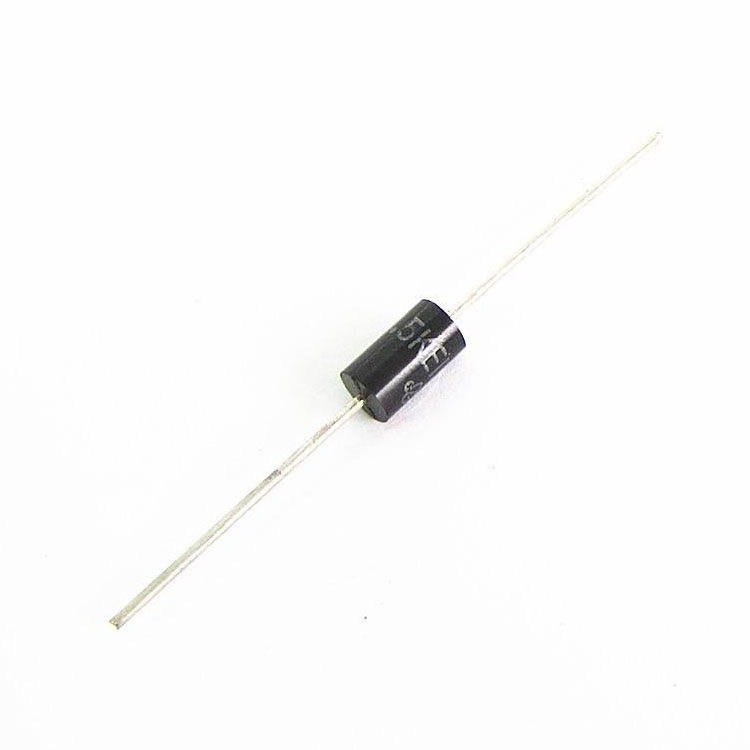

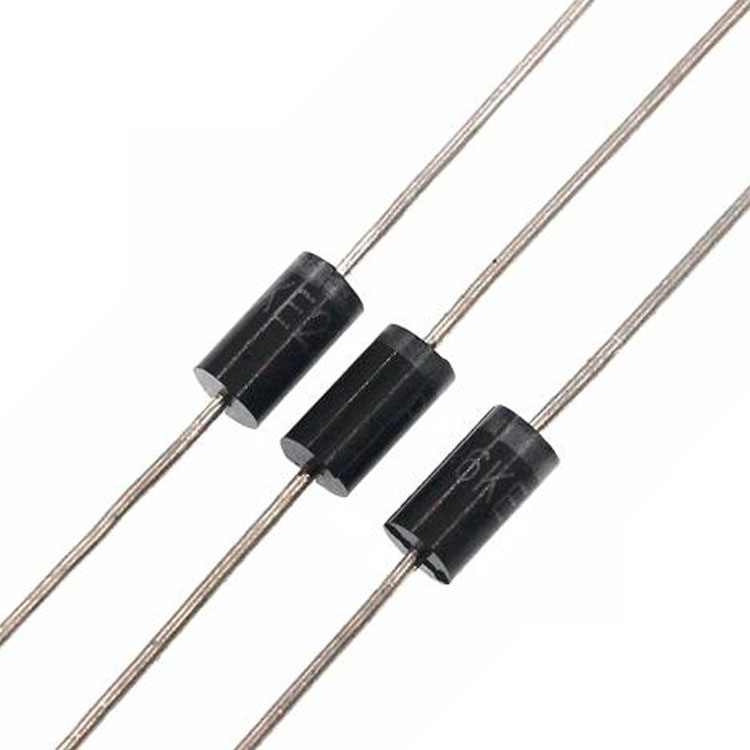

　電壓及電流的瞬態干擾是造成電子電路及設備損壞的主要原因，常給人們帶來無法估量的損失。這些干擾通常來自于電力設備的起停操作、交流電網的不穩定、雷擊干擾及靜電放電等,瞬態干擾幾乎無處不在、無時不有,使人感到防不勝防。幸好,一種高效能的電路保護器件TVS的出現使瞬態干擾得到了有效抑制TVS（TRANSIENT VOLTAGE SUPPRESSOR） 或稱瞬變電壓抑制二極管是在穩壓管工藝基礎上發展起來的一種新產品，其電路符號和普通穩壓二極管相同,外形也與普通二極管無異,當TVS管兩端經受瞬間的高能量沖擊時，它能以極高的速度（最高達1*１0-12秒）使其阻抗驟然降低，同時吸收一個大電流，將其兩端間的電壓箝位在一個預定的數值上，從而確保后面的電路元件免受瞬態高能量的沖擊而損壞。如果是使用的話，TVS有二極管類，和壓敏電阻類。我個人認為壓敏電阻類更有優勢，目前廣泛用于手機，LCD模組，及一些比較精密的手持設備。特別是出口歐洲的產品一般都要加，來作為靜電防護的主要手段之一。

　　TVS和齊納穩壓管都能用作穩壓，但是TVS管齊納擊穿電流更小，大于10V的穩壓只有1mA，相對來說齊納二極管擊穿電流要大不少，但是齊納二極管穩壓精度可以做的比較高。

　　在電路中一般工作于反向截止狀態，此時它不影響電路的任何功能。TVS在規定的反向應用條件下，當電路中由于雷電、各種電器干擾出現大幅度的瞬態干擾電壓或脈沖電流時，它在極短的時間內（最高可達到1×10-12秒）迅速轉入反向?qū)顟B(tài)，并將電路的電壓箝位在所要求的安全數值上，從而有效的保護電子線路中精密元器件免受損壞。干擾脈沖過去后，TVS又轉入反向截止狀態。由于在反向?qū)〞r，其箝位電壓低于電路中其它器件的最高耐壓，因此起到了對其它元器件的保護作用。TVS能承受的瞬時脈沖功率可達上千瓦，其箝位時間僅為1ps[1]。TVS根據極性可分為單向和雙向TVS。單向TVS一般適用于直流電路，雙向TVS一般適用于交流電路中。由于TVS起保護作用時動作迅速、壽命長、使用方便，因此在瞬變電壓防護領域有著非常廣泛的應用。

　　各參數說明如下：

　　1、擊穿電壓V(BR)

　　2、最大反向脈沖峰值電流Ippm

　　3、最大反向工作電壓VRWM

　　4、最大箝位電壓VC(max)

　　5、反向脈沖峰值功率Pppm

　　6、 電容CPP

　　7、 漏電流IR

TVS和MOV的比較

　　在電子應用領域中必不可少地要對靜電放電（IEC61000-4-2）、瞬態電壓、喀啦聲（IEC61000-4-4）EFT，和浪涌電壓抗擾度（IEC61000-4-5）進行防護，從而保護電子電路的安全和可靠性，在保護領域中，有兩種保護元件，一個是具有雪崩特性的TVS半導體二極管，一個是多層壓敏電阻，為了合理使用，需對TVS和MOV進行比較，以求正確選用，達到產品設計的優化選擇。

　　PROTEK公司的TVS半導體二極管，設計有高靈敏度的N/P結，它的特性是產生雪崩效應，效應與半導體的結面積成正比，通過控制結面積的摻雜濃度和基片的電阻率使它可以吸收大量的瞬態電流，產生雪崩特性，從而可控制浪涌電流的能力，是一種特殊制造工藝的高科技產品。

　　多層壓敏電阻是將氧化鋅材料壓入到長方形中，形成多晶粒結構，分成多層以形成更加均勻一致的控制區，通過導通阻擾的變化實現對浪涌電流的吸收能力，是一種特殊元件。

　　雪崩擊穿二極管TVS和多層氧化鋅壓敏電阻都靠改變自身的阻擾特性來進行靜電放電，瞬態電壓和浪涌電壓的控制，而主要差異是導通后的阻擾，TVS有高靈敏度的N/P結進行控制，其導通阻擾很低，而MOV的導通阻擾要比TVS高出許多，從而導致箝位電壓、箝位比率的差異。
