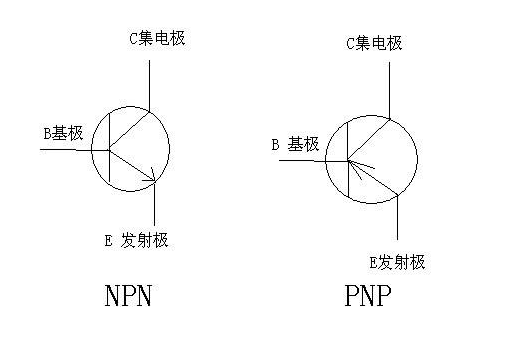

半導體三極管也稱為晶體三極管，可以說它是電子電路中最重要的器件。它最主要的功能是電流放大和開關作用。 三極管顧名思義具有三個電極。二極管是由一個PN結構成的，而三極管由兩個PN結構成，共用的一個電極成為三極管的基極（用字母B表示——B取自英文Base，基本（的）、基礎（的）），其他的兩個電極分別稱為集電極（用字母C表示——C取自英文Collector，收集）和發射極（用字母E表示—— E取自英文Emitter，發射）。

三極管最基本的作用是放大作用，它可以把微弱的電信號變成一定強度的信號，當然這種轉換仍然遵循能量守恒，它只是把電源的能量轉換成信號的能量。三極管有一個重要參數就是電流放大系數β。當三極管的基極上加一個微小的電流時，在集電極上可以得到一個是注入電流β倍的電流，即集電極電流。集電極電流隨基極電流的變化而變化，并且基極電流很小的變化可以引起集電極電流很大的變化，這就是三極管的放大作用。

如何區分三極管PNP與NPN

根據三極管的外形來判斷???

1.一般說來，PNP型三極管的外殼比NPN型高得多。另外，NPN型三極管外殼上有一個突出標志，根據這些不同就可以把它們區分開來。???

2.用萬用電表的歐姆擋來判斷???

根據等效電路的不同，就可以用萬用表的歐姆擋來區分它們。方法如下：???

將萬用電表撥至適當的歐姆擋（實際上，在測量的過程中，要根據需要適當調節歐姆擋的擋級）：???

（1）將電表的紅表筆接三極管的某一管腳，黑表筆先后分別接另外兩個管腳，可測得兩個阻值。???

（2）若這兩個值都很?。醋柚敌∮趲装贇W），則說明這個三極管是PNP型的三極管，與紅表筆相接觸的那個管腳是它的基極b.對它的進一步判斷是：將紅、黑表筆對調一下，即將黑表筆接觸基極b，紅表筆先后接另外兩個管腳，重復測量一次，若測得的兩個阻值均很大，則說明此三極管就是PNP型的三極管，且紅、黑表筆對調后，與黑表筆相接觸的那個管腳就是它的基極b，這就是證明原來判斷是正確的。??

（3）否則，重復步驟（1），直到測得的兩個阻值都很小或者測試三次以上為止。???

（4）若以紅表筆為基準，把三極管的三個管腳都試了一遍，但它們都不滿足步驟（2）的條件，則說明這個三極管是NPN型的三極管，對它的進一步判斷步驟如下：把紅、黑表筆位置對調一下，即以黑表筆為基準，紅表筆分別接另外兩個管腳。若某一次測得的這兩個阻值都很?。醋柚敌∮趲装贇W姆），則說明這個三極管是NPN型的三極管，與黑表筆相接觸的那個管腳是它的基極b。??

由以上可知，用萬用電表測阻值法不僅可以區分PNP和NPN型三極管，而且還可以把三極管的基極b判斷出來。?
